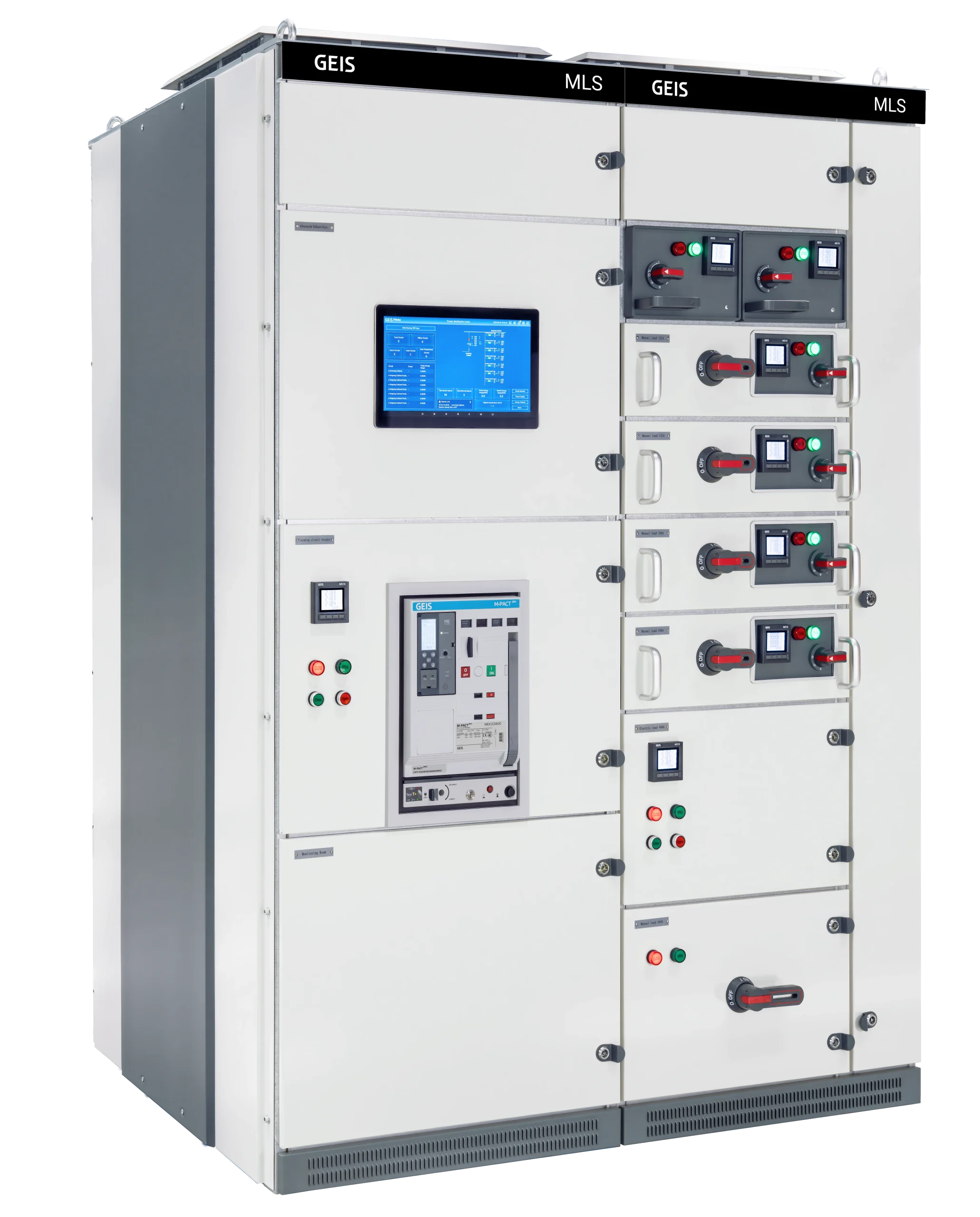

Tablero de Distribución de Baja tensión MLS

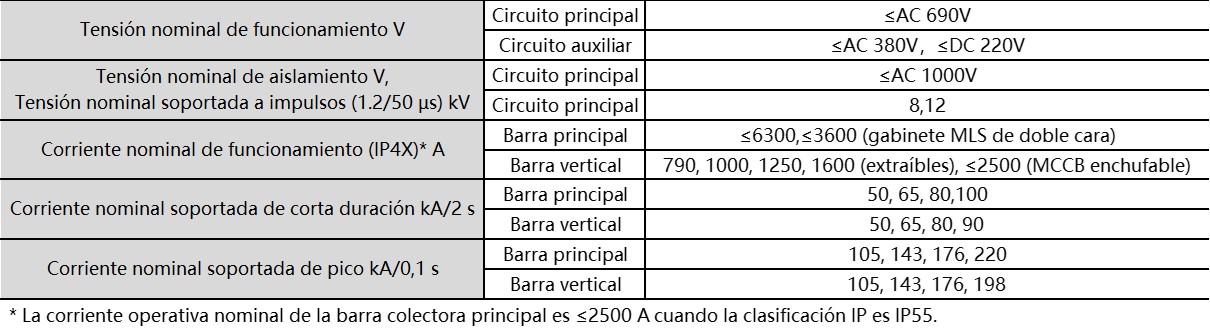

Los conjuntos de celdas de baja tensión MLS son celdas de baja tensión modulares construidas en fábrica y hechas de módulos estandarizados para usar en sistemas de suministro/distribución de energía con CA 50/60 HZ, voltaje nominal ≤690 V y corriente nominal ≤6300 A para cumplir funciones tales como distribución de energía, conversión, control y compensación de potencia reactiva.
|
Descripción del producto |
El cuerpo del gabinete MLS está fabricado con chapa de acero recubierta de Al-Zn de 2mm de espesor. Diversas subsecciones y unidades funcionales se ensamblan con tornillos autorroscantes de grado 8.8 mediante orificios de módulo E=25 mm. El marco y la carcasa presentan la resistencia y rigidez adecuadas, siendo capaces de soportar ciertas tensiones mecánicas, eléctricas y térmicas, además de la humedad durante su uso normal. Los paneles de las puertas están fabricados con chapa de acero de alta calidad de 1,5 mm de espesor y las bisagras tienen un ángulo de apertura de al menos 120°. La superficie de la puerta está recubierta con una capa de polvo epoxi. La clasificación IP puede ser IP30, IP40, IP31, IP41, IP42 e IP55.
La barra colectora principal puede ser un sistema trifásico de cuatro o cinco cables, y se fija a una subsección mediante un soporte aislante. La estructura de doble barra se utiliza para sistemas con una corriente nominal de 4000 A o superior. El embarrado vertical del CCM puede tener una corriente nominal de hasta 1600 A y estar equipado con sistemas tripolares y tetrapolares. Las barreras de seguridad internas separan el compartimento del embarrado del compartimento del equipo para evitar que los operadores entren en contacto con componentes activos peligrosos. El compartimento puede ser de hasta Forma 4b. También se incluyen líneas de protección (PE) a lo largo de todo el armario, la derivación vertical y la marca de puesta a tierra.
|
Características |
Seguridad y fiabilidad. Los compartimentos del cubículo se dividen en compartimentos de barras horizontales, compartimentos de barras verticales, compartimentos de unidades funcionales y compartimentos de terminales externos. La amplia compartimentación aumenta la seguridad, la fiabilidad y la facilidad de mantenimiento, previniendo descargas eléctricas inesperadas. Es adecuado para redes eléctricas urbanas, edificios comerciales, hospitales y universidades, entre otras aplicaciones.
Personalización y escalabilidad. Según la estructura de sus unidades funcionales, los cubículos CCM pueden ser extraíbles, enchufables o fijos. Las unidades fijas pueden equiparse con interruptores moldeados de 3 o 4 polos con corrientes de 160 A a 2000 A. La altura de los módulos estándar varía de 8E/2 a 72E. Las unidades enchufables pueden utilizarse como alimentadores o unidades de control de motores con corrientes de 160 A a 800 A, y los módulos estándar de 8E/2 a 36E. Las unidades extraíbles tienen un diseño modular y constan de módulos estándar que van desde 8E/4 hasta 24E, ideales para alimentadores y unidades de control de motores. Son fáciles de usar, reemplazar y mantener. El estado de funcionamiento de la unidad de control se muestra claramente en el área del indicador de posición del panel. Un enclavamiento mecánico fiable previene el mal funcionamiento.
Ideal para una instalación sencilla en interiores y un mantenimiento práctico. A diferencia de las conexiones de barras colectoras convencionales, GEIS utiliza una tecnología única de solapamiento sin orificios para las conexiones de barras colectoras, lo que facilita la instalación y el mantenimiento in situ.
Norma: IEC61439-2:2020
